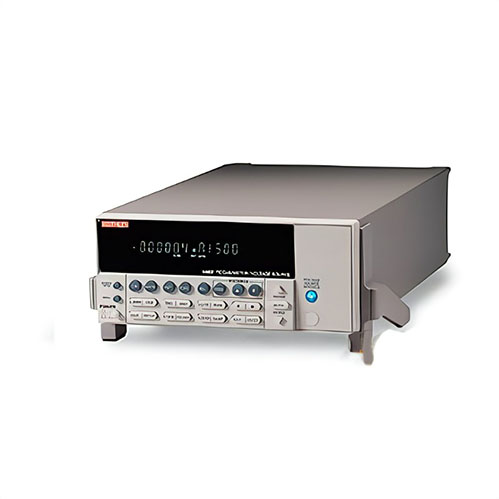

Keithley6487皮安表/電壓源是一款高性能的測試設備，廣泛應用於半導體器件測試、電池測試、光電子器件測試以及納米材料測試等領域。以下是關於Keithley6487皮安表/電壓源的詳細技術規格參數的介紹：

一、基本規格

  型號：Keithley6487

  分辨率：10fA（皮安），提供5-1/2位讀數

  電流測量範圍：20fA（包含噪聲）至20mA，涵蓋八個獨立的電流測量量程

  電壓源範圍：200μV至505V，提供高分辨率和穩定的電壓輸出

二、技術性能

  精度：Keithley 6487皮安表/電壓源具有高精度的測量能力，其準確度基於電壓源準確度和電流表準確度。

  速度：該設備具有高速測量能力，每秒可進行多達1000個讀數，適用於需要快速數據采集的測試場景。

  輸入端壓降：在20mA量程下，輸入壓降小於1mV；在其他量程下，輸入壓降小於200μV。這確保了測量的準確性，並減少了對被測電路的影響。

  模擬輸出：按比例電壓輸出（反轉在全部量程上的2V滿刻度），誤差為2.5%±2mV。這允許將測量結果傳輸到數字萬用表、數據采集卡、示波器或帶狀圖表記錄儀等設備。

  電壓源特性：

     NMRR（非調製抑製比）：在50Hz或60Hz下，NMRR為60dB。

     模擬輸出阻抗：小於100Ω，適用於DC至2kHz的頻率範圍。

     最大輸入電容：穩定至10nF@所有nA量程和2μA量程；1μF@20μA和200μA量程以及mA量程。

     可選電流極限：提供2.5mA、250μA、25μA用於50V和500V量程，以及25mA附加極限用於10V量程。所有電流極限是標稱值的-20%/+35%。

  噪聲性能：寬帶噪聲小於30mVp-p，在0.1Hz至20MHz的頻率範圍內。

  時間穩定度：在24小時內，時間穩定度典型值為±（0.003%+1mV），適用於恒溫條件下（在1°C內，18°C-28°C範圍）。

  輸出電阻：小於2.5Ω。

  隔離：電流表共用或電壓源至機箱的隔離典型地大於1×10^11Ω，同時小於1nF。

  最大共模電壓：機箱與電壓源或電流表之間的最大共模電壓為505VDC。

三、功能特性

  自動電壓掃描：支持固定源量程上的線性電壓掃描，每台階測量一次電流或電阻，適用於IV（電流-電壓）特性分析。

  最大掃描速率和台階數：最大掃描速率為200台階/秒，最大台階數為3000。

  電阻測量：配合電壓源使用，根據電壓設置和測量的電流計算電阻。電阻測量範圍為10Ω至1PΩ，最低電阻精度優於1%，最高電阻精度優於10%。

  交變電壓電阻測量：提供交變電壓電阻測量，用於10^9Ω至10^15Ω範圍的電阻測量。交替在0V和用戶可選電壓（最高達±505V）之間進行。

  數字輸入輸出：內置Trigger Link接口，簡化與其他儀器和電壓源的同步。將六個獨立的可選觸發線組合在一個連接器上，以便對係統中的所有儀器進行簡單、直接的控製。

  顯示：采用12字符真空熒光顯示，提供清晰的讀數顯示。

  數字濾波器：提供中位數和平均數濾波器（可選2-100讀數），以減少測量中的噪聲和幹擾。

  量程選擇：支持自動或手動量程選擇，自動量程時間小於250ms（模擬濾波器關，1PLC）。

  轉換時間：可選0.01PLC至60PLC（50PLC，在50Hz工作條件下），轉換時間可調範圍為200μs至1s。

四、接口與通信

  IEEE-488接口：支持SCPI（IEEE-488.2、SCPI-1996.0）和DDC（IEEE-488.1）協議，方便與其他測試儀器的集成和通信。

  RS-232接口：支持SCPI 1996.0協議，波特率可選300、600、1200、2400、4800、9600、19.2k、38.4k、57.6k，提供Xon/Xoff、7bit或8bit ASCII、奇/偶/無校驗等協議選項。

  連接器：提供DB-9連接器用於RS-232通信，以及後麵板的3接線柱三同軸模擬輸出連接器和雙香蕉插座用於電壓源輸出和電流表輸入。

五、物理與環境規格

  電源：支持100V-120V或220V-240V，50Hz-60Hz的電源輸入（50VA）。

  機箱尺寸：90毫米高×214毫米寬×369毫米深（3.5英寸高×8.375英寸寬×14.5英寸深）。

  工作尺寸：從機箱正麵至背麵包括電力線和IEEE-488連接器，總長度為394毫米（15.5英寸）。

  重量：淨重小於4.7千克（10.3磅）。

  工作環境：

     溫度：工作條件為0°C至50°C（不凝結的相對濕度70%至35°C，35°C以上濕度降低3%/°C）；存儲條件為-10°C至+65°C。

     預熱時間：1小時達到額定準確度（參見手冊獲取推薦步驟）。

六、安全與認證

  EMC：符合歐盟指令89/336/EEC和EN61326-1標準。

  安全性：符合歐盟指令73/23/EEC和EN61010-1、CAT I標準。

Keithley6487皮安表/電壓源憑借其高精度、高速測量能力、多功能特性和廣泛的接口選項，成為多個測試領域中的理想選擇。如需了解更多信息，建議查閱Keithley官方網站或相關技術文檔。
