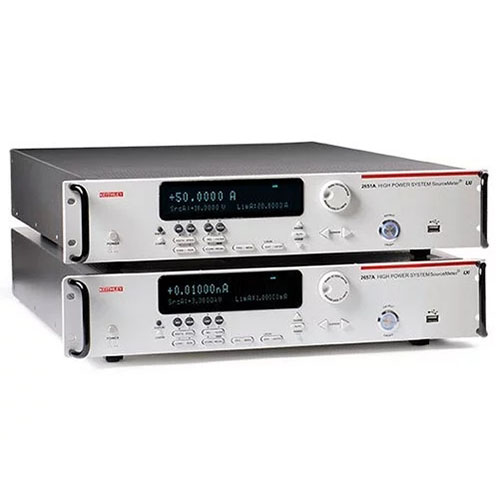

2657A高功率數字源表主要應用於高電壓、大電流條件下的半導體器件測試，如二極管、FET、IGBT等功率半導體器件的特征分析與測試。此外，它還可用於太陽能電池、電池、電氣設備等的測試。相關附件包括數字I/O與互鎖接頭、TSP-Link/以太網線、保護模塊、機架安裝套件、高壓三軸線等，以滿足不同測試需求。

一、2657A高功率數字源表詳細應用

1、功率半導體器件測試

2657A特別適用於二極管、FET（場效應晶體管）、IGBT（絕緣柵雙極型晶體管）等功率半導體器件的測試。它能夠提供高達3000V的電壓源和120mA的電流源，同時具備高精度的測量能力，可以準確測量這些器件在高壓、大電流條件下的電壓和電流特性。通過測試，可以獲取器件的I-V特性曲線、擊穿電壓、漏電流等關鍵參數，為器件的性能評估和可靠性分析提供重要依據。

2、新材料與器件研發

隨著半導體技術的不斷發展，新材料和新型器件不斷湧現。2657A高功率數字源表可以用於測試這些新材料和器件在高壓、大電流條件下的性能表現。例如，它可以用於測試氮化镓（GaN）、碳化矽（SiC）等寬禁帶半導體材料的特性，以及測試新型功率電子器件（如集成門極換流晶閘管IGCT、功率集成電路PIC等）的性能。這些測試有助於推動新材料和器件的研發進程，促進半導體技術的進一步發展。

3、擊穿與漏流測試

擊穿與漏流測試是半導體器件測試中的重要環節。2657A高功率數字源表能夠提供高達3000V的電壓源，使得它成為進行擊穿與漏流測試的理想選擇。通過測試，可以評估器件在高壓條件下的擊穿電壓和漏電流大小，從而判斷器件的可靠性和穩定性。這對於確保器件在實際應用中的性能表現具有重要意義。

4、脈衝與波形測試

除了直流測試外，2657A還可以用於脈衝與波形測試。它可以提供或吸收高達180W的直流或脈衝電源，並支持電壓或電流波形發生器、電壓或電流脈衝發生器等功能。這使得它能夠用於測試半導體器件在脈衝條件下的性能表現，如脈衝寬度、脈衝幅度、脈衝上升時間等參數。這些測試有助於深入了解器件的動態性能，為器件的優化設計和應用提供重要參考。

5、多通道測試係統

2657A可以通過TSP-Link技術與其他2600A係列儀器連接在一起，構成更大的多通道測試係統。這使得它能夠同時測試多個器件或電路，提高測試效率。同時，它還可以與其他測試設備和信號源進行連接，實現更複雜的測試需求。這種靈活性使得2657A在半導體測試領域具有廣泛的應用前景。

二、2657A高功率數字源表相關附件

1、標準附件

* 數字I/O與互鎖接頭：用於連接數字I/O線和互鎖信號線，以實現與其他設備的通信和同步控製。

* TSP-Link/以太網線：用於將2657A與其他2600A係列儀器連接在一起，構成多通道測試係統。

* 文檔CD光盤和軟件工具與驅動程序CD光盤：包含儀器的使用手冊、軟件工具、驅動程序等，方便用戶進行儀器配置、測試序列編寫和數據分析等操作。

2、可選附件

* 低壓互連模塊（如2657A-LIM-3）：用於在低壓條件下連接測試夾具和器件，以進行低壓測試。

* 保護模塊（如2657A-PM-200）：用於在測試過程中保護儀器和器件免受高壓、大電流等異常條件的損害。

* 機架安裝套件（如4299-6）：用於將2657A安裝在機架上，方便進行固定和布線等操作。

* 轉SHV線纜的高壓三軸線（如SHV-CA-553-x）：用於將高壓信號從2657A傳輸到測試夾具或器件上，支持不同長度的線纜選擇。

* 轉無端接線的高壓三軸線（如HV-CA-554-x、HV-CA-571-3）：用於連接測試夾具和器件，以進行高壓測試。這些線纜具有優異的電氣性能和機械性能，能夠確保測試的準確性和可靠性。

* 高壓三軸線饋通連接器（如HV-CS-1613）：用於在測試係統中連接高壓三軸線，以實現信號的傳輸和同步控製。

3、8010高功率器件測試夾具相關附件

* 25針D-sub互鎖線（如CA-558-2）：用於連接8010測試夾具和26xxA係列數字源表，以實現信號的傳輸和同步控製。

* 4mm黑紅香蕉線（如CA-560-x）：用於連接測試夾具和器件，以進行低壓測試。這些線纜具有標準的香蕉插頭接口，方便進行連接和操作。

* 6mm黑紅香蕉線（如CA-562-x）：與4mm黑紅香蕉線類似，但具有更大的線徑和更高的電流承載能力，適用於進行大電流測試。

* BNC轉香蕉線（如CA-563）：用於將BNC接口的信號轉換為香蕉插頭接口的信號，以便與測試夾具和器件進行連接。

* 安全接地線（如CA-568-120）：用於將測試係統接地，以確保測試的安全性和可靠性。

* 可定製測試板（如8010-CTB）：用戶可以根據自己的測試需求定製測試板，以實現特定的測試功能。

* 帶TO-247接口的器件測試板（如8010-DTB）：用於測試具有TO-247封裝的器件。這些測試板具有標準的測試接口和連接點，方便進行連接和操作。

* 帶TO-220接口的器件測試板（如8010-DTB-220）：與帶TO-247接口的器件測試板類似，但適用於測試具有TO-220封裝的器件。

吉時利2657A高功率數字源表在半導體測試領域具有廣泛的應用前景和靈活的測試能力。通過配備不同的附件和可選配件，可以滿足不同測試需求並實現更複雜的測試功能。
