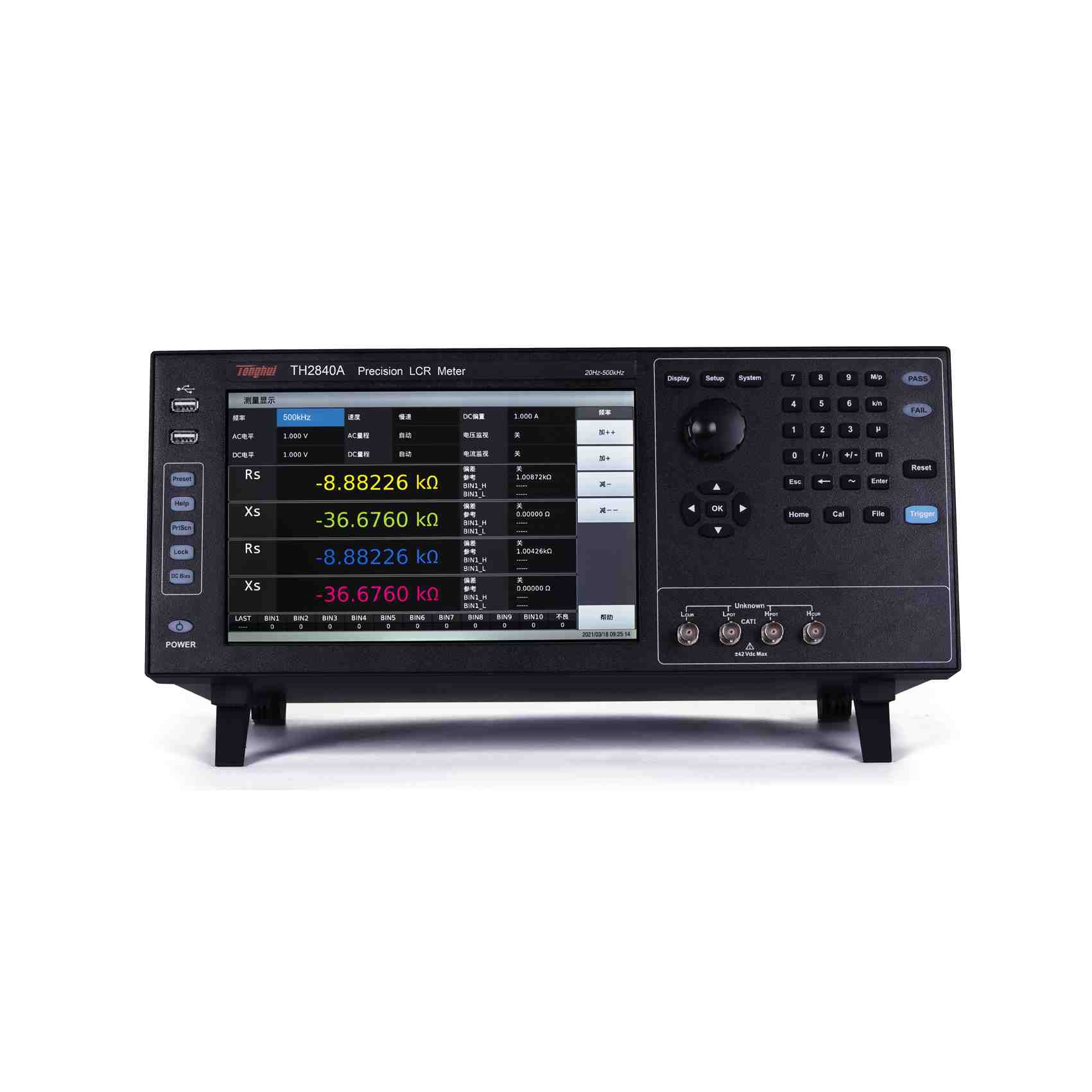

TH2840高速精密LCR數字電橋是一款功能強大且精度高的電子測量儀器，廣泛應用於電子元件的測試、電路故障診斷、電磁元件特性分析等領域。以下是關於TH2840高速精密LCR數字電橋的詳細參數及功能特點介紹，

一、主要參數

1、測量範圍

◌ 電感（L）：根據具體型號和量程配置，可測量從微亨（μH）到毫亨（mH）甚至更高範圍的電感值。

◌ 電容（C）：可測量從皮法（pF）到微法（μF）甚至更高範圍的電容值。

◌ 電阻（R）：可測量從毫歐（mΩ）到兆歐（MΩ）範圍內的電阻值。

2、測量精度

◌ TH2840係列數字電橋提供了高達0.05%的測量精度，確保了對電感、電容和電阻等元件的準確測試。

3、測量頻率

◌ 該設備的測量頻率範圍廣泛，從低頻（如20Hz或100Hz）到高頻（如500kHz、1MHz或2MHz），能夠滿足大多數電子元件的測試需求。

4、測量速度

◌ 得益於雙CPU架構，TH2840係列數字電橋提供了高速的測量能力，最快可達1800次/秒（對於某些型號或特定配置）。這種高速測量能力在自動化產線上能夠極大地提高效率。

5、信號電平

◌ AC測試信號電壓範圍通常為5mVrms至20Vrms，電流範圍從50μArms至100mArms。

◌ DC偏置電壓範圍從0V至±40V，電流範圍從0mA至±100mA。

6、其他參數

◌ DCR（直流電阻）測試信號電壓通常為100mV至20V，電流範圍從0mA至100mA。

◌ 標配獨立2A直流偏置電流源，支持擴展至更高電流（如通過外接TH1778A係列擴展至120A）。

二、功能特點

1、高精度測量

◌ TH2840係列數字電橋采用了先進的測量技術和算法，能夠提供高達0.05%的測量精度。這種高精度測量能力使得用戶能夠對電感、電容和電阻等元件進行準確的測試，從而確保電子設備的性能和可靠性。

2、多種測量模式

◌ 該設備支持多種測量模式，包括串聯和並聯測量，適用於不同類型的元件測試。用戶可以根據實際需要選擇合適的測量模式，以獲得最佳的測試結果。

3、寬頻率範圍

◌ TH2840係列數字電橋具有寬廣的測量頻率範圍，從低頻到高頻都能提供穩定的測量結果。這種寬頻率範圍使得該設備能夠適用於不同類型的電子元件測試需求。

4、大屏幕顯示

◌ 該設備配備了高分辨率的電容式觸摸屏（如10.1英寸，分辨率為1280×800），提供了清晰易讀的界麵。用戶可以輕鬆設置參數並查看測量結果，提高了工作效率。同時，大屏幕還可以同時顯示多個測量參數和分選結果等，使得操作更加便捷。

5、數據存儲與輸出

◌ TH2840係列數字電橋支持數據存儲功能，用戶可以將測量結果保存並導出至外部設備（如U盤或通過LAN接口）進行後續分析和記錄。這一功能對於需要長期監測和記錄數據的應用場景尤為重要。

6、高速度和實時采樣

◌ 得益於雙CPU架構，一個CPU負責測試處理數據，另一個CPU負責顯示數據，因此TH2840係列數字電橋能夠提供高速的測量能力。同時，該設備還具有實時采樣功能，能夠實時觀察被測件的瞬態變化特征，並計算穩定時間等參數。這對於需要實時采樣和分析的應用場景非常有用。

7、多種測試方式

◌ 該設備支持點測、列表掃描和圖形掃描等多種測試方式。點測方式適用於單個元件的快速測試；列表掃描方式可以預設多個測試點進行連續測試；圖形掃描方式則可以繪製被測元件的參數變化曲線，便於用戶進行更深入的分析。

8、四參數測量

◌ TH2840係列數字電橋支持四參數測量功能，即同時測量電感（L）、電容（C）、電阻（R）和阻抗（Z）等四個參數。這種多參數測量功能使得用戶能夠更全麵地了解被測元件的性能特性。

9、分選功能

◌ 該設備提供了LCR模式的10檔分選功能，可以根據預設的參數範圍對被測元件進行分類和篩選。這一功能在元器件研發和品質控製等應用場景中非常有用。

10、高兼容性

◌ TH2840係列數字電橋支持SCPI/MODBUS指令集，並兼容多種知名品牌的LCR測試儀（如KEYSIGHT E4980A、E4980AL和HP4284A等）。這種高兼容性使得該設備能夠輕鬆接入現有的測試係統或自動化產線中。

11、智能固件升級

◌ 該設備的固件升級非常智能，可以通過係統設置界麵或文件管理界麵進行。用戶可以智能搜索儀器內存、外接U盤甚至局域網內的升級包，並自動進行升級操作。這使得設備的功能完善、BUG解決和功能升級變得更加簡單和方便。

12、豐富的硬件配置

◌ 除了雙CPU架構外，TH2840係列數字電橋還增強了其他硬件配置參數。例如，AC測試電平提升至20Vrms/100mA，在測試C-V曲線時範圍更廣；標配獨立2A直流偏置電流源，為電感測試帶來福音；DCR測試電平提升至20V，使得測試mH級及以上電感更快速穩定精確等。

三、典型應用場景

1、電子元件測試

◌ TH2840係列數字電橋廣泛應用於電子元件的測試領域，包括電容器、電感器、電阻器等無源元件以及LED驅動集成電路等半導體元件的測試。該設備能夠提供高精度、高速度的測量結果，幫助用戶快速準確地了解被測元件的性能特性。

2、電路故障診斷

◌ 在電路故障診斷中，該設備可以通過測量電路中各種元件的參數來判斷故障點的位置和性質。例如，通過測量電容器的電容值變化可以判斷其是否老化或損壞；通過測量電感器的電感值變化可以判斷其是否存在短路或斷路等故障。

3、電磁元件特性分析

◌ 對於變壓器、電感器等電磁元件的特性分析，TH2840係列數字電橋同樣能夠提供準確的測量結果。用戶可以通過測量這些元件在不同頻率下的電感值、電容值等參數來了解其頻率響應特性、損耗特性等關鍵指標。

4、材料特性測試

◌ 該設備還可以用於測量各種介質材料的電學參數，如介電常數、損耗角等。這些參數對於了解材料的電氣性能和選擇合適的材料進行電子電路設計具有重要意義。

5、元器件研發和品質控製

◌ 在元器件研發和品質控製過程中，TH2840係列數字電橋能夠提供高精度、高速度的測量結果，幫助用戶進行元器件的參數測試和品質檢驗。這有助於確保元器件的性能穩定性和可靠性，提高電子產品的整體質量水平。

TH2840高速精密LCR數字電橋以其高精度測量、多種測量模式、寬頻率範圍、大屏幕顯示、數據存儲與輸出、高速度和實時采樣、多種測試方式、四參數測量、分選功能、高兼容性以及豐富的硬件配置等特點，在電子元件測試、電路故障診斷、電磁元件特性分析等領域發揮著重要作用。

文章來源數字電橋
